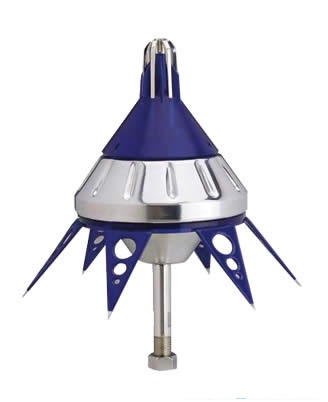

预放电避雷针（易敌雷）

易敌雷主动式防雷器

拥有超过40年丰富经验和一支强大的由法国大学和研究机构组成的工程师队伍，使INDELEC（易敌雷）成为雷电保护装置的专家。不论在法国以至全世界各地，PREVECTRON 防雷器经过数十年势不可挡的成功，INDELEC目前正全力推出其成果：PREVECTRON （第二代）。（以下称PREVECTRON2）。它广泛应用于户外直击雷防护工程中。

一、它是如何动作的

当雷暴来临时，所产生的能量是相当巨大的（每米达到几于伏）、PREVECTR0N? 2旱期预放电防雷器的空气终端从自然界的电场中吸收能量，下端能量收集电极把电能量贮存在触发装置内，每当闪电发生前，场强度会迅递增，邑当贮存的能量达到某一水平，空终端便会把信息输送往电触发装置，在空气终端的尖端便会产生火花，并使尖端周围的空气高子化、形成尖端放电现象。

二、产品系列

PREVECTRON2共与五种型号。其中每种型号由不锈钢中央收集杆、电极和盒组成，适合于腐蚀性环境，对应于不同的保护半径每种型号分别具有其不同性能的特征。

三、产品结构简介

PREVECTRON2早期预放电防雷器的空气终端口以下几部分组成:

四、原理

在空气终端的尖端的离子化可被表征为：

● 控制离子的释放：

PREVECTRON2的触发装置容许离子在极短的时间内放电、触发系统的准确性意味着离了可在极淮确的时间被释放、换句话说，在主闪电发生前的刹那间。

● C0RONA效应的触发：

大量初始电子的存在，连同迅速增强的电场令自然的CORONA效应触发时间减少。

● 预期上引放电通道:

PREVECTR0N2被设计成从真尖端产主一预期上引放电通道，并早于那些邻近高点产生，这就表示着? PREVECTR0N2成为了在其保护范围内有影响力的一点。在实验室测量时，这个触发时间的提前时间被定义为△T，代表了与传统避雷针比较起来，PREVECTRON? 2具有更好的接闪性能。

五、优点

● 具有种类繁多的保护半径供不同型号选择。

● 更有效性。

● 完全主动式系统，仅当有闪电预兆时，才自我激活。

● 永久与大地连接，能提高安全栏，

● 完全可靠，经过白C.N.R.S.（法国国家科学研究中心）进行的高压实验室测试和由C.E.A.（洁国原子能委员会）进行的在真正闪电条件下测试。

六、安全标准测试

从产品的开发初期，PREVECTRON2预放电防雷器就已经接受了法国高压实验室的测试：法国Renardieres电气室中心和位于Bazet的CEDIVER实验室。在产品发展过程中，这些测试早已证明了其防高电压、高电流冲击的（6KV以上）特性。防雷器的有效性也可由以下得到阐明，在同等测试条件下，与传统避雷针放电相比，PREVECTRON? 2高电压放电时间可提前几十微秒，当PREVECTRON2进行上述的测试后，证明它的效果符合法国国家标准NF C I7-102的要求。C.N.R.S.的科学家们继续测量着每个型号的技术规格[ T]并都给予PREVECTR0N2以法国标准资格认证，（见INDELEC数据表：PREVECTR0N 实验室效果评估）。

七、研究与开发

INDELEC是对其产品在真正闪电的情况下进行测量的公司，并且已经进行了多年。这些测试是由来自法国原子能委员会的专家来进行的，提供了大量有建设性的资料，测试是在美国佛罗里达的Camp Blanding和法国Saint Privat d’Allier进行的。

其中一些重要的发现有：

●PREVECTRON2效果程度的描述是经过测量，比较几个空气终端尖端的活动 而获得的。

●详细列明PREVECTRON2的触发系统能确实运作。

●通过分析一个进行了数次闪电冲击的PREVEcTR0N 防雷器证实了它抵挡在 真正闪电放电时的能力。[在实验中心所进行的测试是在真实闪电情况下进行的。

●围绕着PREVECTRON2进行的科学研究，激励我们将许多新的发展技术应用 于易敌雷主动式防雷器产品之中。

八、保护区域的计算方法

PREVECTRON2主动式防富器的保护半径Rp由法国国家标准NF C17-1O2所给定的公式计算出来：

上述公式适用于h＞5m；当h＜5m时，由表1.1查出每种型号相应的保护半径。

其中：

①h为防雳器顶部到被保护平面的实际高度。

②D为电击距离或滚球半径，它取决于被保护物的保护级别。对于1类、Ⅱ类、Ⅲ类保护级别，D的取值分别为20米、45米、60米。被保护物的保护级别判定见NF Cl7-102标准附录。

③△L(m)=1（m/μs）× △T(μs)。△T为提前先导时间，它的数值由高压实验实际测量得出，表1.2给出了每种型号的△T值。

九、易敌雷串联雷电计数器（型号8011）

性能：

8011型、串联式计数器，记录和显示保护系统被雷击中的次数，它固定在引下导体的下部，用次级线圈感应出的电流推动机械计数轮。由于体积小，安装简单，它可以在不影响原系统性能的情况下，装入新的或老的防雪装置中，产品为全防水防尘结构，不需另外供电。重量0.7kg。

（检测范围：0.3 - 100kA）

安装：

在下引导体离地面2左右高度切出一段12cm的缺口，将雷电计数器置于该缺口位置，两端用特制的压紧螺丝盘压紧。要使该计数器能良好工作，必须要有良好的接地。
