产品说明：

一、公司所有防护直属雷的产品保证符合当前严格的防雷标准。符合中华人民共和国国家标准GB50057-94《建筑物防雷设计规范》。

二、工作原理

当雷电云层形成时，云层与地面之间产生一个电场（大气），此电场强度可达到5千伏/米。从而使地面凸起部分或金属部件上开始出现电晕放电。

当雷电云层内部形成一个下行先导时，闪电使开始了。下行先导电荷以阶梯形式向地面移动。下行先导携带着的电荷使地面建立起来了电场。

从地面上的建筑物或物体产生了一个上行的先导。此上行先导向上传播一直到与下行先导会合。此时，闪电电流便流过所形成的通道。地面上的其他建筑物可能会生成好几个上行先导。与下行先导会合的第一个上行先导决定了闪电的地点。提前放电避雷针的工作原理就是产生一个比普通避雷针更快的上行先导。

注意：此说明只描述负向的下行闪电，这是电气——几何模型的仅有的应用实例。目前为止，这种闪电是经常发生的。

三、特性 ●性能优越

1、在同等条件（高度）下，预放电避雷针比普通避雷针保护范围大；

2、落雷更准确，减小了雷击点落于非避雷针体的概率。

●安全可靠：无放射性元素，不锈钢材料，耐腐蚀，抗风能力强。

●免维护：无源，无需供电，无耗能元件。

●安装简单：重量轻，不需加装同轴屏蔽电缆。

●造型美观。

四、产品型号及保护半径

型号提前放电时间△T

ESE2500 20微秒

ESE4500 40微秒

ESE6000 60微秒

不同型号不同安装高度的预放电避雷针

对各类防雷建筑物的保护半径（Rp）

针尖高度 h=高于被保护物的水平高度（m)

2 4 5 7 10 15 20 45 60

保护半径计算公式： 当h≥5时，Rp= [h(2D-h)+ΔL(2D+ΔL)]1/2 当h<5时，见保护半径表。 注：Rp为所考虑的水平面上的保护半径，h为针尖相对于被保护物顶部

的水平高度差，D为滚球半径（闪击距离）

第一类建筑物为20米（GB500057-94规定D=30m）

第二类建筑物为45米

第三类建筑物为60米

五、设计说明

在中国境内安装避雷针必须严格遵循中华人民共和国国家标准——《建筑物防雷设计规范》（GB50057-94）的强制性规定：

1、 按被保护建筑物的面积、高度，所在地雷电日数及地理环境校正系数，建筑物使用性质等确定建筑物防雷类别。

2、 由防雷类别和建筑物的面积，确定选用一支或数支“卫星”避雷针。

3、 引下线应与建筑物主钢筋电气连结，或按规定做二根或二根以上引下线。

4、 引下线应作断接卡和在近地面作绝缘防护。

5、 接地体，接地电阻应按GB50057-94要求执行。

产品保用期3年。

六、装配方法

1、避雷针由A、B、C、D四部分组成。

2、从包装箱内取出各部件后按下列顺序安装：

1)用配件中内六角螺丝扳手拧松脉冲发生器C底部的两个螺丝。

2)摘下脉冲发生器上部的放电尖端X的三个套，特别要调整X上两针尖的间距，两针不能相接，间距1~2mm。

3)将避雷针杆D依图示方向穿过C，头部顶在B的端口。

4)将避雷针尖A与D套紧，并用两扳手用力拧紧。

5)用内六角螺丝扳手拧紧C底部的两个螺丝，此时B与C之间应由三支料柱顶住，整体牢固。

6)将针的底部旋入加工好的避雷针支架上。

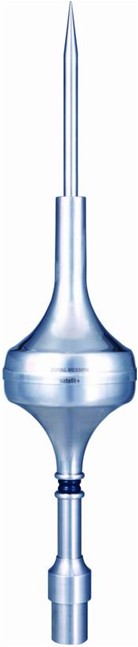

材质和尺寸(如下图所示)

接闪尖端:20mm直径的不锈钢

感应放电体：不锈钢材料

重量：小于5公
